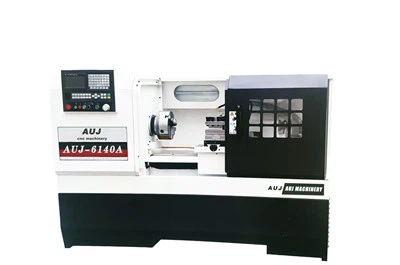

høj præcision CNC flad seng drejebænk
Hovedakslen vedtager tre understøtninger, det forreste leje vedtager dobbeltrækkede cylindriske rullelejer, og det bageste lejer vedtager et par parrede vinkelkontaktlejer med hjælpestøtter i midten, hvilket i høj grad forbedrer skærestivheden af hovedakslen.
Funktion
AUJ-6150en flad seng CNC drejebænk
Avanceret overordnet design
At Home Cnc Machine Rimelig placering af ribber gør, at cnc maskinsengen derhjemme har høj stivhed og stabilitet, god spånfjernelse og vandtæt ydeevne høj præcision mini drejebænk.
Tre understøttede spindler
højpræcisions mini drejebænk. Hjemme cnc-maskine anvender hovedakslen tre understøtninger, det forreste leje anvender dobbeltrækkede cylindriske rullelejer, og det bageste lejer anvender et par parrede vinkelkontaktlejer med hjælpestøtter i midten, hvilket i høj grad forbedrer skærestivhed af hovedakslen High Precision drejebænk.
Eksternt cirkulationshovedsmøring
Hovedakselkassen vedtager et eksternt cirkulationsoliekøledesign for at sikre den høje pålidelighed af hovedaksellejesmøringen og samtidig reducere temperaturstigningen af hovedaksellejet, hovedakslen har høj præcision, og hovedaksellejet har en lang levetid High Precision drejebænk.
Højeffektiv behandling
Spindelmotoren anvender servo-/frekvenskonverteringsmotor med højt drejningsmoment, og spindelhastigheden er opdelt i tre gear af geartransmissionen. Gearene kan være trinløst variable, og den høje spindelstivhed kan imødekomme den stærke skæreproces, især ved lave hastigheder. Det kan give bedre skæreydelse for at imødekomme kundernes behov for en effektiv produktionsbænk-drejemaskine.
Fleksibel og pålidelig spændemetode
Det strukturelle design af enden af D8-spindlen garanterer pålideligheden af borepatroninstallationen. Den kan monteres med en hydraulisk spændekraftpatron. Fastspændingsmetoden er fleksibel, pålidelig og bekvem. Den kan også udstyres med en automatisk CNC-præcisionsdrejebænk.
Bagstammen trækker fleksibelt og låser pålideligt
Halestammen med aflæsningsanordning gør bevægelsen af tailstocken mere fleksibel, og det dobbelte låseskruedesign sikrer, at tailstocken ikke trækker sig tilbage under kraftig skæring, hvilket forbedrer skæreeffektiviteten CNC Precision Lathe bænk drejebænk.
|
Markter |
Type |
||
|
AUJ-6150A |
|||
|
Processin |
Max gyngediameter over sengen |
(mm) |
500 |
|
Gyngediameter på glideplade |
(mm) |
280 |
|
|
Max skærelængde |
(mm) |
1000 |
|
|
Skinnebredde |
/ |
(mm) |
440 |
|
Spindel |
Spindelhastighedsområde |
(mm) |
13-105/55-420/220-1600 |
|
Spindelhastighedstrin |
(mm) |
Trinløs hastighedsregulering |
|
|
Spindelboring |
(mm) |
Φ80 |
|
|
Manuelt klik |
/ |
Standard |
|
|
Hydraulisk klik |
/ |
Valgfri |
|
|
Spindelmotoreffekt |
(kw) |
7,5(VFD) |
|
|
Foder |
Z-akse slaglængde |
(mm) |
1000 |
|
X-akseslag |
(mm) |
300 |
|
|
Hurtig bevægelseshastighed X/Z |
(m/min) |
6/8 (servo) |
|
|
X/Z Min input |
(mm) |
0.001 |
|
|
Drivmotorens drejningsmoment X/Z |
N.M |
Servo 5/7.7 |
|
|
Positionspræcision |
Gentagelsesnøjagtighed X/Z |
(ISO) |
0.009/0.012 |
|
Vogn |
Vandret seks-station |
/ |
Valgfri |
|
Vandret fire-station |
/ |
Standard |
|
|
Værktøjspost |
/ |
无 |
|
|
Drejebænkens dimension |
(mm) |
25×25 |
|
|
Gentagende positionspræcision |
/ |
0.005 |
|
|
Værktøjsskiftetid |
/ |
2.1s |
|
|
tailstock |
Slag af Tailstock ærme |
/ |
150 |
|
Diameter/hul på Taiistock ærme |
/ |
Φ75/MT5 |
|
|
Arbejdsemne |
Præcision på arbejdspladsen |
/ |
IT6 |
|
Ordsteders ruhed |
/ |
Ra1,25 |
|
|
CNC system |
GSK 928TEa,980TB2,980TDb |
/ |
Standard |
|
KND K100Ti-B,K1000Ti-A |
/ |
Standard |
|
|
Mål på værktøj (L×B×H) (mm) |
2775×1585×1670 |
||
|
Vægt (kg) |
2800 |
||
| Bemærk:Hvis parametrene ændrer sig, bedes du følge op på det rigtige produkt. | |||
